51. Пневмолиния

Статус: АКТИВНЫЙ

ВОЗДУХ под давлением к КАЖДОМУ рабочему месту!

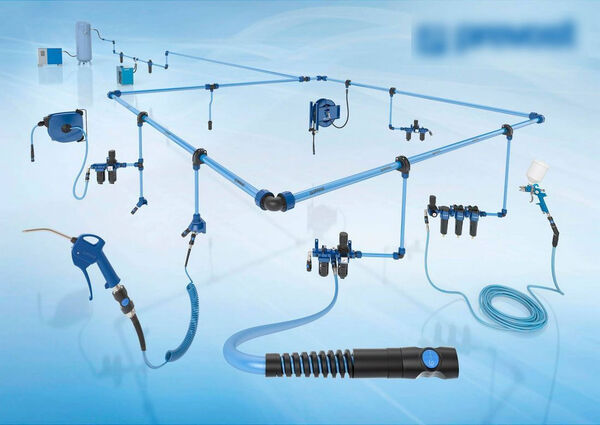

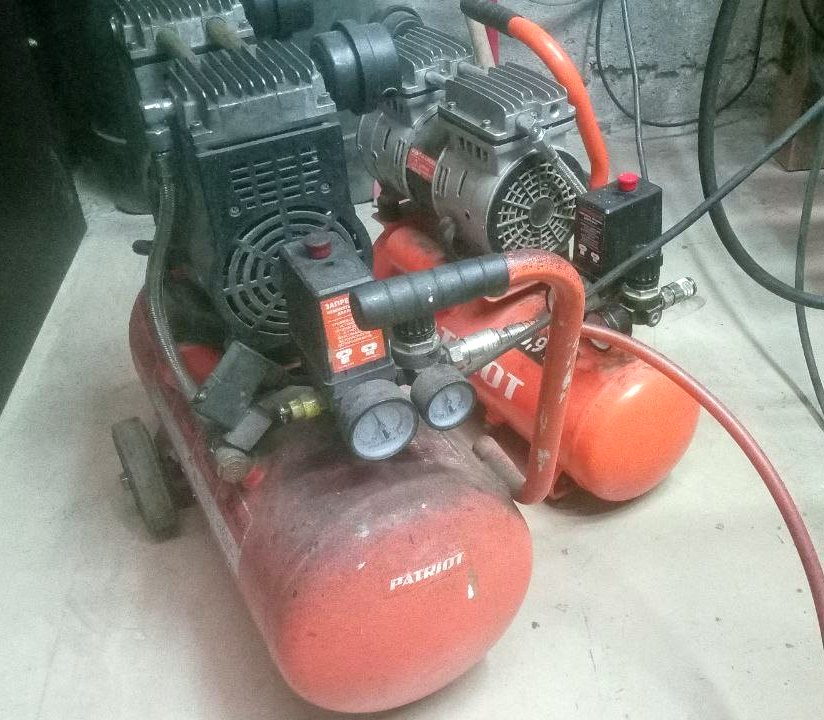

В нашей мастерской становится всё больше компрессоров, и это не может не радовать! Однако всегда хочется большего, но на каждое рабочее место по компрессору не поставишь, а перетаскивать каждый раз лениво. Идея пневмолинии не нова и достаточно заманчива. Тем более, что она требует не так много ресурсов. Суть заключается в том, что один или несколько компрессоров с ресиверами устанавливаются в одном месте, где минимально мешают гудением. Воздух под давлением разводится по трубам к каждому рабочему месту, где он необходим.

Цель проекта: подвести воздух под давлением к каждому рабочему месту, где он нужен.

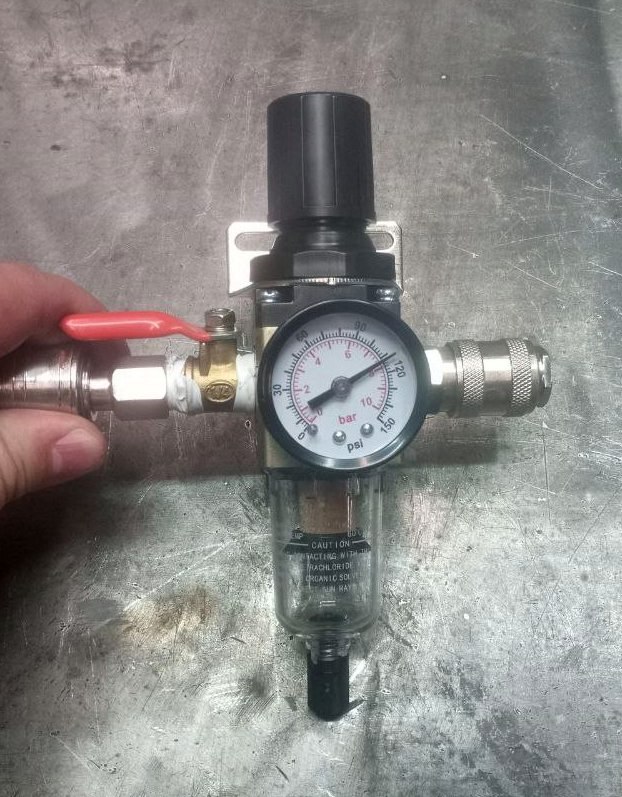

Оборудовать соответствующие точки подключения.

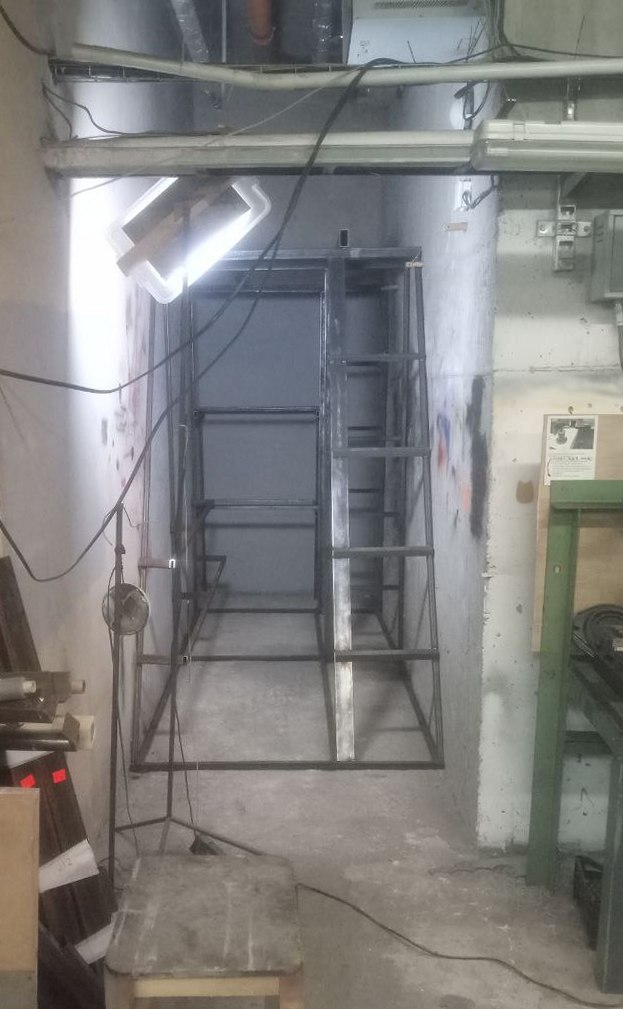

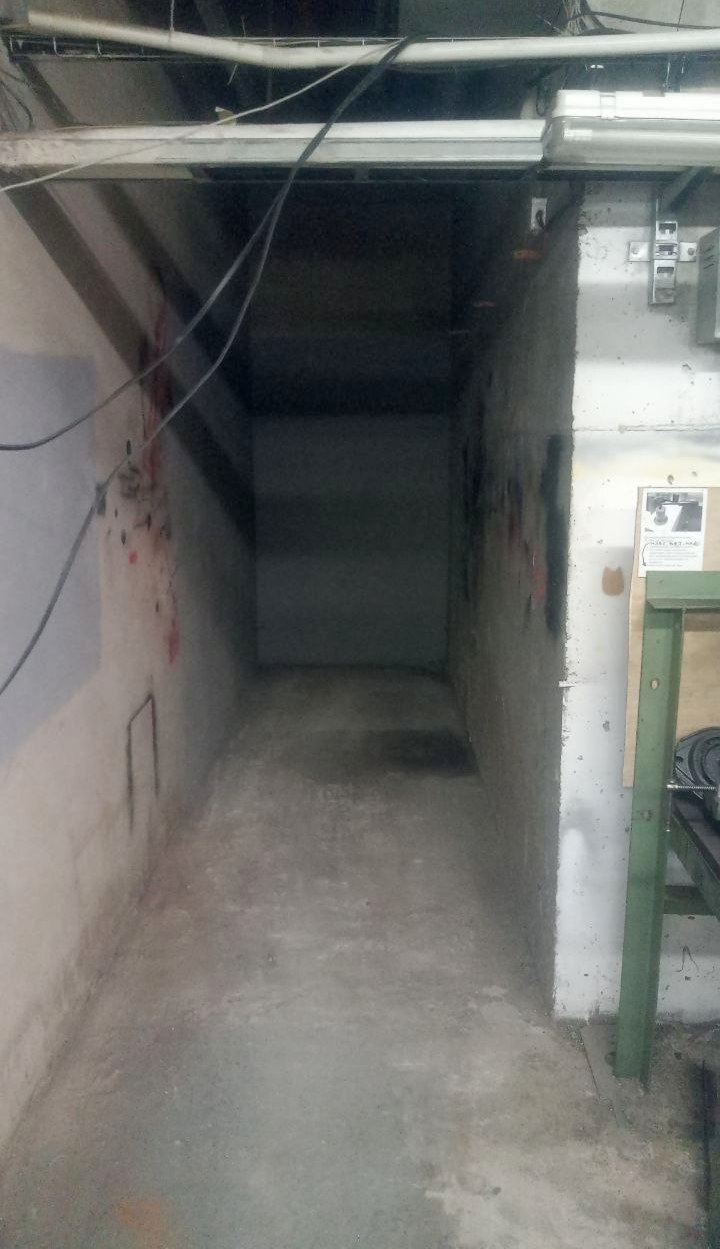

Оборудовать угол с мощным компрессором и большим ресивером.

Решение задачи предлагается начать очень издалека, а именно с того, чтобы завести в нашу мастерскую полноценные 380 В (3 фазы).
После предварительного обсуждения пришли к тому, что для этого нужен план электрики.
Одновременно попробуем сделать план пневмолинии.

План работ:
1. Требования + проект электроснабжения 380 В + смета.
2. Требования + проект пневмолинии + смета.
3. Совместная проработка  проектов.
4. Сбор средств, подготовка места, закупка комплектующих.
5. Монтаж линий и оборудования, запуск.
6. Отметить новый 2026 год запуском пневмолинии.

Предварительная стоимость: от 3000 до 9000 р.

3х фазная сеть 380 В 2000
Пневмолиния (трубы, переходники, крепеж, фитинги, посты 6-8шт) 3000
Компрессор Remeza СБ4/Ф-270.LB75
(380 В, 5,5 кВт, 270 л, 740 л/мин
4000



Рабочее место Максимальный расход, м3/сутки
1 Красный разер 36,0
2 Желтый лазер 4,5
3 Покраска 10,5
4 Мотозона 12,0
5 Слесарка Якова 9,0
6 Станки ЧПУ 9,0
7 Тоакрный и фрезерный станки 6,0
8 Столярка верстак 6,0
9 Столярка (токарник) 3,0


Срок окончания: 31.12.2025.

28.01.25: Начало работы над проектом. Средств для финансирования проекта в ХС нет, поэтому придется сильно ограничить планы на 2025 год.
Сейчас ОЧЕНЬ НУЖНЫ:
+ 1. Ресивер для компрессора от 150 до 500 л, либо 4 баллона по 50 л
2. Хороший исправный компрессор от 500 л/мин мощностью от 2,2 до 4,5 кВт.

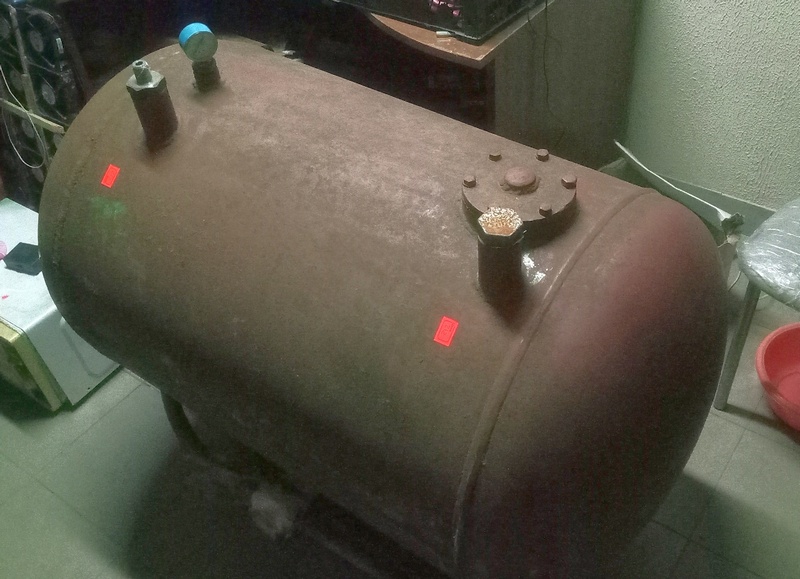

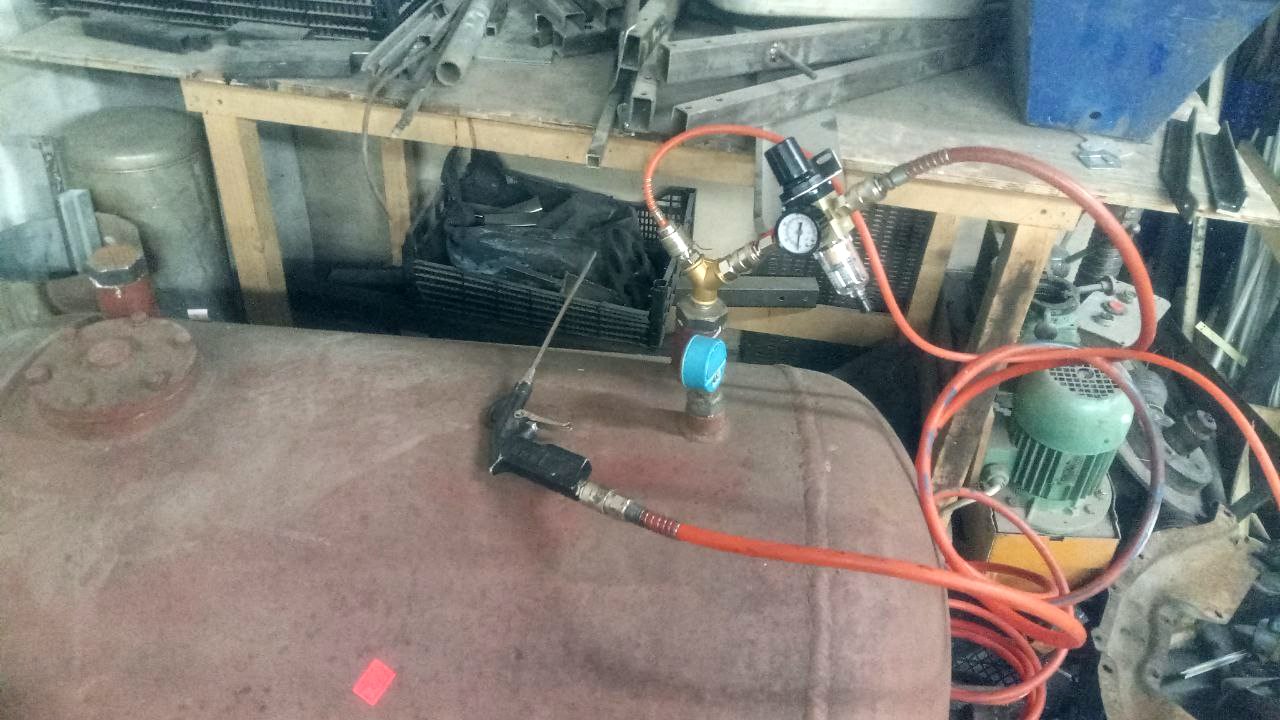

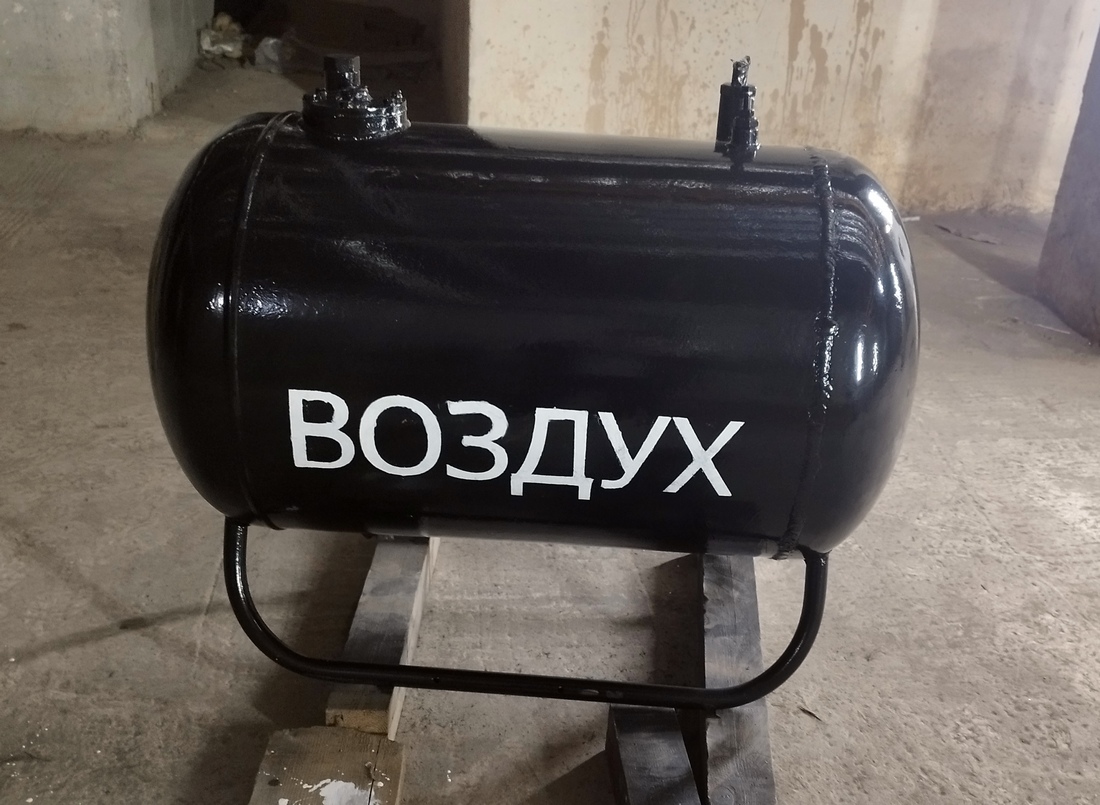

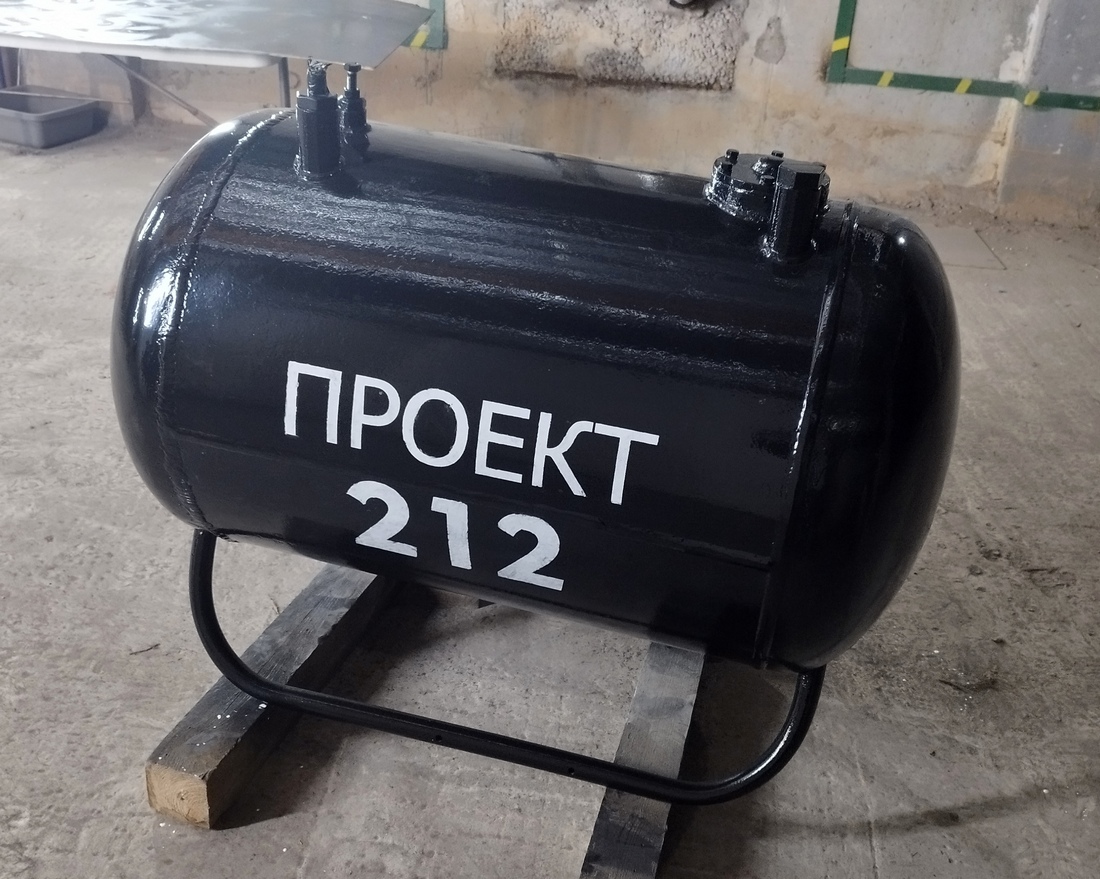

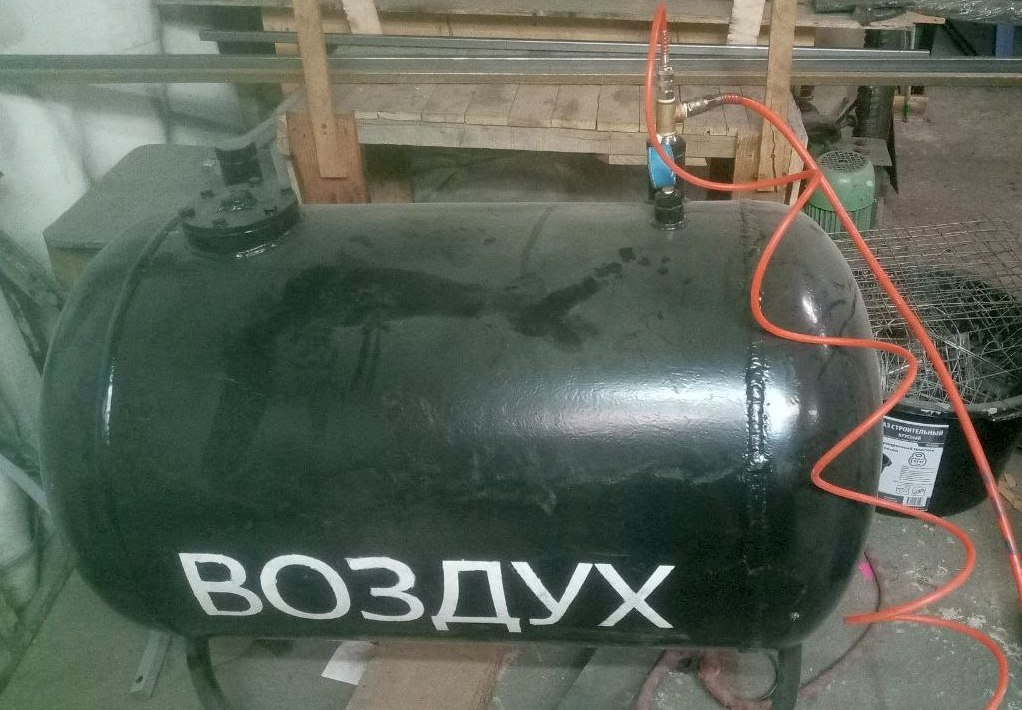

14.03.25 Привезли ресивер на 300л.
Спасибо за помощь Владимиру П., Максиму Ц. и тому парню, который "удачно" зашел в ХС в гости!


Ответственный: Александр Новосёлов (212) +375 (25) 512-40-21

Можно поддержать проект через ЕРИП > Благотворительность, общественные объединения > Научные, Технические, Профессиональные > Мастерская ИТТ -hackerspace.by > Благотворительный взнос > Номер проекта 51

Собрано денег: 0.0 BYN
