13. ЧПУ фрезер "Крокодил"
Статус: активный
ЧПУ фрезер под управлением GRBL и LinuxCNC.
Текущий статус - OK
2 способа работы со станком:
- Через BT и любой GRBL совместимый софт например http://easel.inventables.com ( больше софта тут https://github.com/grbl/grbl/wiki/Using-Grbl )
- Через LPT и ноутбук с LinuxCNC
Контакты:
Знает про него все Flop, его можно найти его в нашем телеграм-чате или рассылке.
TODO:
- настроить GRBL рабочую зону с помощью soft-концевиков либо приделать хардварные концевики
- дописать прошивку Teensy для автономного стриминга Gcode с флешки, sd-reader там уже распаян.
История
Началось всё с того что один из участников хакерспейса решил собрать 3-х осевой фрезер с корпусом из фанеры и контроллером на базе Arduino Due.
В рассылке сохранилось кое-что про это начинание, но самого фрезера уже нет.

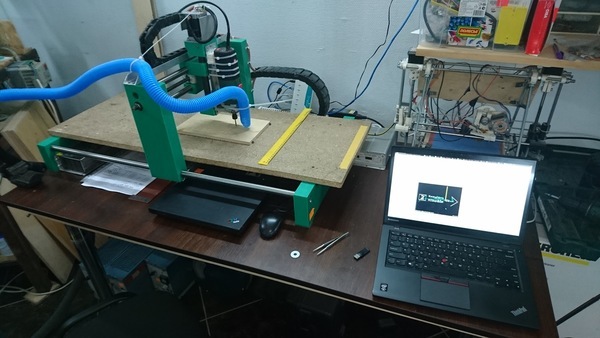

Зато спустя какое-то время хакерспейсу подарили ещё один девайс, уже в рабочем состоянии, по кличке "Крокодил":
Управляется он с ноутбука с помощью LinuxCNC.
Планируем освоить (и, возможно, проводить мастер-классы) по свободному стеку софта для ЧПУ станков:
- FreeCAD – моделирование
- HeeksCAD с плагином HeeksCAM — экспорт в G-коды
- OpenSCAM – симуляция фрезера, чтобы хорошенько рассмотреть, что получится
- LinuxCNC - собственно, управляющий станком.
Upd. 18.08.15 - фрезы с хвостовиком 4мм отлично держатся во втулке сделанной из цанги от сверлилки :)
Upd. 20.08.15 - фрезер временно не работает - меняются муфты на винтах X и Y с самодельных на настоящие
Upd. 24.09.15 - муфты поменяны, и уже давно
Upd. 24.09.16 - фрезер оснащен головой с GRBL и теперь умеет работать по BT с любым GRBL софтом
